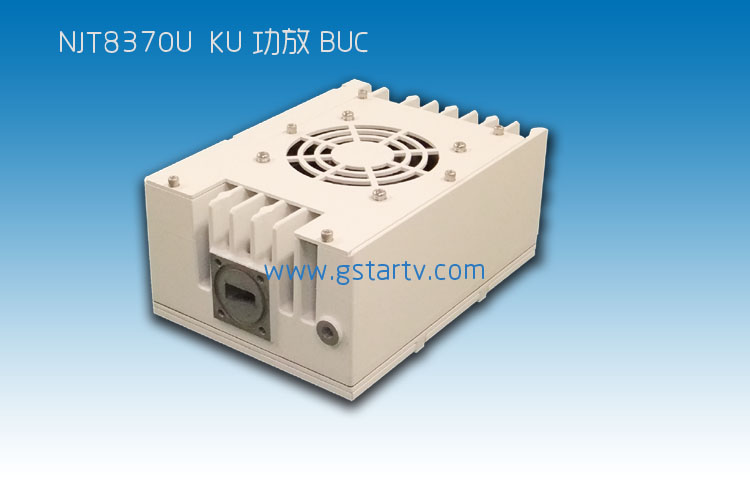

NJT8370U 係列Ku波段25W BUC功率放大器
更新：2020-12-18 19:59:05 點擊：
- 產品品牌 JRC
- 產品型號 NJT8370U
- 產品描述
NJRC公司製造的C波段和Ku波段係列高頻微波器件BUC、LNB等向著高頻段、多頻段、多衛星接收、小尺寸方向發展，其小功耗、鎖相環本振、高增益以及由耐惡劣環境的材料製造的特點也成為高品質衛星高頻頭的衡...
產品介紹
產品型號:NJT-8370係列
產品特點：
NJRC公司製造的高頻微波器件如C波段和Ku波段係列BUC功放 LNB高頻頭向著高頻段、多頻段、多衛星接收、小尺寸方向發展，其小功耗、鎖相環本振、高增益以及由耐惡劣環境的材料製造的特點也成為高品質衛星高頻頭的衡量指標。
NJRC公司製造的高頻微波器件如C波段和Ku波段係列BUC功放 LNB高頻頭都可以在-400C至+650C，相對濕度在0-**，降雨等級在60mm/Hour環境下工作。所有的產品在出廠時都經過美國軍事質量控製標準的完全測試，平均故障間隔時間大於8000小時
技術數據
| Items | Parameters |
| RF Output Interface | Waveguide, WR75 (with Groove) |
| IF Input Interfance | Coax. Connector, N-type Female (50 Ω) |
| Coax. Connector, F-type Female (75 Ω) | |
| Saturation Output Power (Psat) | +42 dBm min. @ +25 ℃e |
| ACPR | -30 dBc typ., 26 dBc max. @ Pout = +42 dBm |
| Small Signal Gain | 72 dB nom., 66 dB min. |
| Input Power Voltage Requirement | +48 VDC (+36 to +60 VDC) [DC Power Products] |
| 90 to 264 VAC [AC Power Products] | |
| Power Consumption | 180 W typ. @ Pout = +42 dBm |
| 200 W typ., 230 W max. @ Psat | |
| Operating Temperature Range | Operating Guarantee Range: -40 to +75 ℃ |
| Performance Guarantee Temperature Range: -40 to +60 ℃ | |
| Waterproof / Dustproof (IP-code) | IP67 |
| Weight | 2.5 kg |
| Dimension | (L) 180 x (W) 130 x (H) 80 mm |
| (w/o Interfaces & Screws) |
| Model No. |
RF Frequency
Output Power |
IF Connector | Power Requirement | M&C Option |
| NJT8370UNMK |
13.75 to 14.5 GHz
+44 dBm min.@ Psat(25W) |
N-type(50Ω) | Power Supplied | FSK Communications M&C |
| NJT8370UFMK | F-type(75Ω) | from MS Connector | ||
| NJT8370UNMKA | Power Supplied | |||
|
|
by AC/DC PSU | |||
| NJT8370UFMKA | F-type(75Ω) | PSU Page Link | ||
| NJT8370UNMR | N-type(50Ω) | Power Supplied | RS-232C M&C | |
| NJT8370UFMR | F-type(75Ω) | from MS Connector | ||
| NJT8370UNMRA | Power Supplied | |||
|
|
by AC/DC PSU | |||
| NJT8370UFMRA | F-type(75Ω) | PSU Page Link |
