DM-PTZ51 雷達天線雲台航天衛星天線轉台 Antenna pedestal

更新：2026-6-27 11:00:52 點擊：

產品品牌 GSTAR
產品型號 DM-PTZ51
產品描述
DM-PTZ51工業級雷達雲台Antenna pedestal還具有智能化、自適應等特點，能夠更好地適應複雜的工業環境和任務需求DM-PTZ51工業級雷達雲台，是一種高精度、高穩...

產品介紹

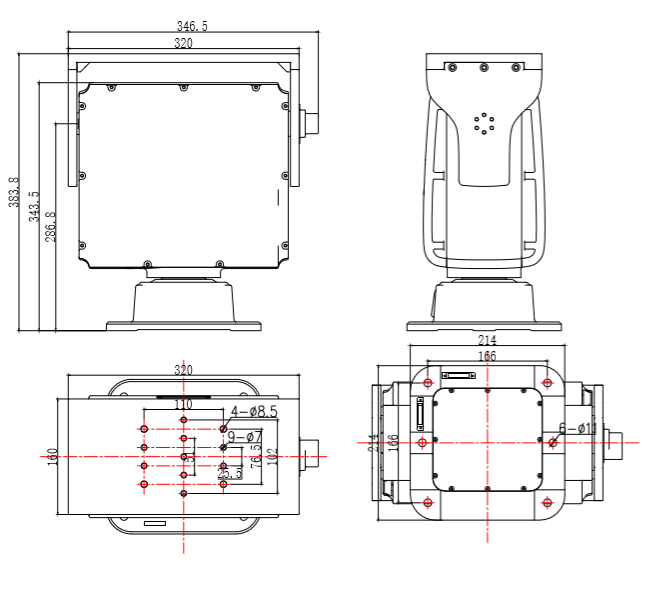

天線雲台

產品名稱：雷達天線雲台智能轉台 Antenna pedestal

產品型號：DM-PTZ51

產品概述：

隨著工業自動化的發展，對雷達雲台的要求也越來越高。工業級雷達雲台具有更高的精度、更穩定的性能、更強的抗幹擾能力和更長的使用壽命。

DM-PTZ51工業級雷達雲台還具有智能化、自適應等特點，能夠更好地適應複雜的工業環境和任務需求

DM-PTZ51工業級雷達雲台，是一種高精度、高穩定性的工業自動化設備，廣泛應用於機器人導航、3D測繪、航天衛星測控、智慧安防監控等領域。

目前已研發的產品一體化激光雷達掃描平台有三種型號，精密型，高轉矩型和重載型。

DM-PTZ51工業級雷達雲台采用電動雲台結構，可以實現全方位的掃描和測量，提高了測量精度和效率。

DM-PTZ51工業級雷達雲台還具有抗幹擾性強、壽命長等優點，成為工業自動化領域的重要設備

產品特點：

形式：二維雲台；
傳動：渦輪渦杆傳動，斷電自鎖；
伺服閉環控製，帶增量式同軸編碼器；
支持實時角速度回傳和角度回傳；
支持角度位置控製和速度控製；
支持預置位功能；
支持角度定位功能；
PELCO-D協議；

雷達天線雲台
技術數據：

項目	指標	定製要求
外觀要求	顏色	默認白色可定製軍綠
外觀要求	商標	中性可掛GSTAR 銘牌
係統成套要求	出廠型號	PTZ51
	隨機資料	說明書、裝箱清單
	隨機配件	安裝螺釘
	包裝箱	紙箱泡沫
電源接口	外置電源	無
控製接口	通信波特率	115200bps
控製接口	通信接口	RS485
性能指標	精度	±0.1°
	旋轉速度	水平：0.02~60°/s；俯仰0.02~10°/s；
	旋轉角度	水平360°連續旋轉，俯仰-10°~+75°
	自重	25kg
功能指標	上電自檢	有/（可取消）
	預置位	200個
	位置定位及回傳	支持
	自動巡航	8條，每條10個點
	自動歸位	支持
	自動掃描	支持
環境指標	工作溫度	-30℃~+65℃
	儲存溫度	-40℃~+70℃
	防護等級	IP66
	工作環境描述	固定使用
	EMC電磁兼容	無
	振動衝擊	無
	鹽霧	無

一、 雲台出線：

頂部出線（雲台端）			底部出線（雲台端）
金屬鎖母出線			3芯航插，			19芯航插，
線序	定義		線序	顏色	定義	線序	顏色	定義
1	DC24V+		1	DC24V	10A	1		RS485_1A
2	DC24V-		2	DC24V-	10A	2		RS485_1B
3-	RJ45網絡直通					3- 10	橙白	網絡直通
10	RJ45網絡直通						橙
11	RS485_2A	雲台控製					綠白
12	RS485_2B	雲台控製					藍
							藍白
							綠
線長1m，線纜尾部裸線							棕白
							棕
						線長3m，
