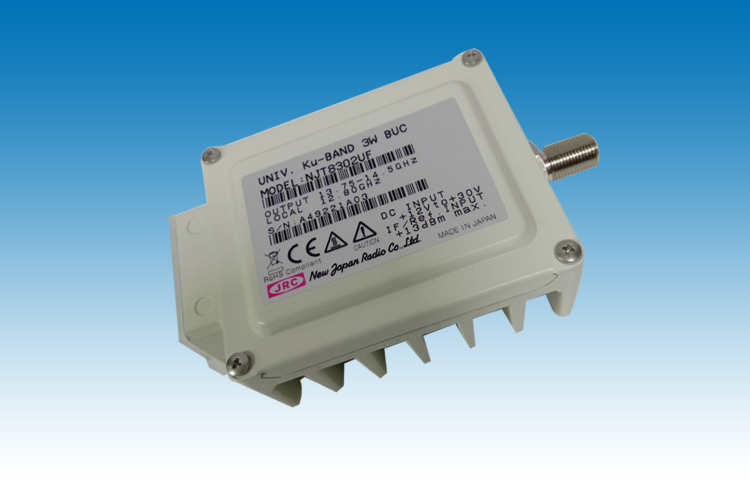

NJT-8302係列Ku波段3W BUC功率放大器
- 產品品牌 NJR
- 產品型號 NJT-8302
- 產品描述
NJRC公司製造的C波段和Ku波段係列高頻頭向著高頻段、多頻段、多衛星接收、小尺寸方向發展，其小功耗、鎖相環本振、高增益以及由耐惡劣環境的材料製造的特點也成為高品質衛星高頻頭的衡量指標。 ...
產品名稱：Ku-band 3W BUC功率放大器
產品型號：NJT-8302
產品特點：
JRC公司製造的C波段和Ku波段係列高頻微波器件BUC功率放大器、LNB高頻頭向著高頻段、多頻段、多衛星接收、小尺寸方向發展，其小功耗、鎖相環本振、高增益以及由耐惡劣環境的材料製造的特點也成為高品質衛星高頻頭的衡量指標。
JRC公司製造的C波段和Ku波段係列高頻微波器件BUC、LNB都可以在-40°C至+65°C，相對濕度在0-**，降雨等級在60mm/Hour環境下工作。所有的產品在出廠時都經過美國軍事質量控製標準的完全測試，平均故障間隔時間大於8000小時。
*RF Frequency Line-up・Universal Ku-band: 13.75 to 14.5 GHz
・Standard Ku-band: 14.0 to 14.5 GHz
*High Efficiency Output Power
・P1dB: +34.0 dBm min. over temperature
・Power Consumption: 18 W
*Smaller Size & Lighter Weight
・Dimension: 91.55 (L) x 68 (W) x 42.5 (H) mm
・Weight: 350 g max
產品選型|
Model No. |
RF Frequency |
Local Frequency |
IF Frequency |
Output Power @ P1dB |
IF Connector |
Power Supply |
|
NJT8302UN |
13.75 to 14.5 GHz (Universal Ku-band) |
12.80 GHz |
950 to 1,700 MHz |
3W Linear (+34.0 dBm min.) |
N-type |
+12 to +30 V DC Power |
|
NJT8302UF |
F-type |
|||||
|

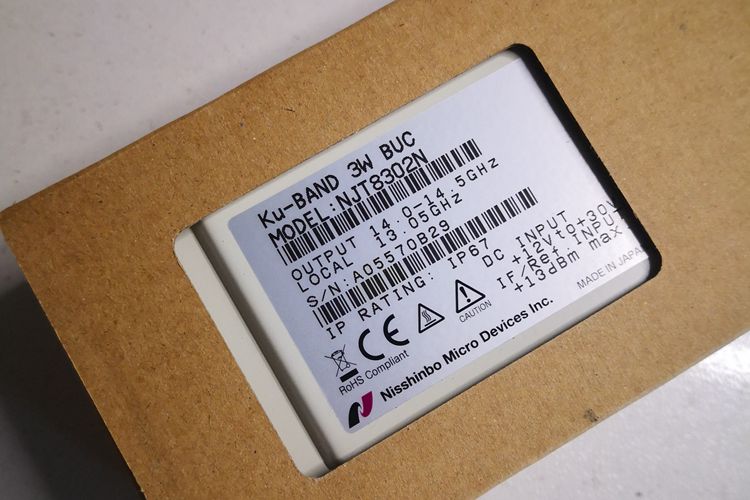

NJT8302N |
14.0 to 14.5 GHz (Standard Ku-band) |
13.05 GHz |
950 to 1,450 MHz |
N-type |
||
|
NJT8302F |
F-type |
|
Item |
Specifications |
|
|
Output Interface |
Waveguide, WR75 (with Groove) |
|
|
Input Interface |
N-type, female (50 ohm) [Model No.: NJT8302N/UN] |
|
|
F-type, female (75 ohm) [Model No.: NJT8302F/UF] |
||
|
Output Power @ 1 dB G.C.P. |
+34 dBm min. over temperature |
|
|
ACPR |
-26 dBc min. @ Pout = +34 dBm |
|
|
Linear Gain |
58 dB nom., 51 dB min. |
|
|
Requirement for External Reference |
[Frequency] |
10 MHz (sine-wave) |
|
[Input Power] |
-5 to +5 dBm @ Input port |
|
|
[Phase Noise] |
-125 dBc/Hz max. @ 100 Hz |
|
|
-135 dBc/Hz max. @ 1 kHz |
||
|
-140 dBc/Hz max. @ 10 kHz |
||
|
L.O. Phase Noise |
-60 dBc/Hz max. @ 100 Hz -70 dBc/Hz max. @ 1 kHz -80 dBc/Hz max. @ 10 kHz |
|
|
-90 dBc/Hz max. @ 100 kHz -100 dBc/Hz max. @ 1 MHz |
||
|
Receive Band Noise Density @ Pout <= +34 dBm |
[Tx: 13.75 to 14 GHz] |
-156 dBm/Hz max. @10.95 to 12.25 GHz |
|
-142 dBm/Hz max. @12.25 to 12.75 GHz |
||
|
[Tx: 14 to 14.5 GHz] |
-156 dBm/Hz max. @10.95 to 12.75 GHz |
|
|
Input V.S.W.R. |
2.0 : 1 max. |
|
|
Output V.S.W.R. |
2.0 : 1 max. |
|
|
Power Requirement |
+12 to +30 V DC Power |
|
|
Power Consumption |
18 W typ., 23 W max. @ Pout = +34 dBm / 15 W max. @ No IF and +25°C |
|
|
2W max. @ 10 MHz Reference Off (Mute on) |
||
|
Mute |
Shut off the HPA in case of L.O. unlocked or no 10 MHz reference signal |
|
|
LED Indicator |
GREEN: L.O. locked / RED: L.O. unlocked or no 10 MHz reference signal |
|
|
Temperature Range (ambient) |
-40 to +55 °C (operating), -40 to +75 °C (storage) |
|
|
Humidity |
0 to 100 % |
|
|
Altitude |
15,000 feet [4572m] |
|
|
Waterproof/Dustproof (IP Code) |
IP 67 |
|
|

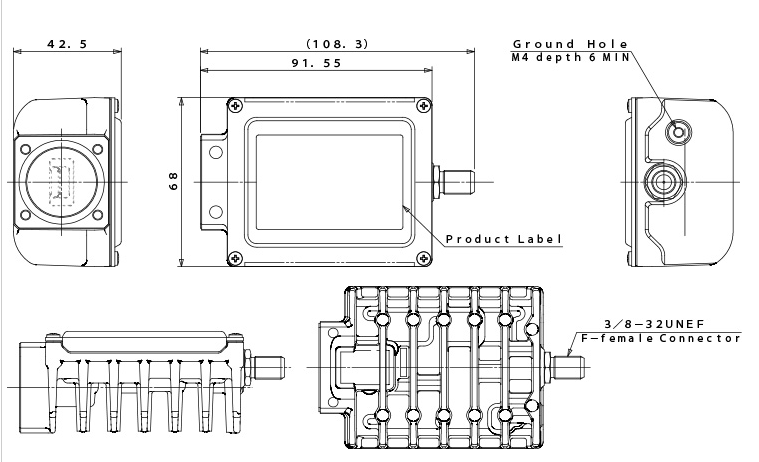

Dimension & Housing ( without Interface Connectors ) |
91.55 mm (L) x 68 mm (W) x 42.5 mm (H) |
|
|
[3.60" (L) x 2.68" (W) x 1.67" (H)] |
||
|
Weight |
350g [0.77 lbs] |
|
