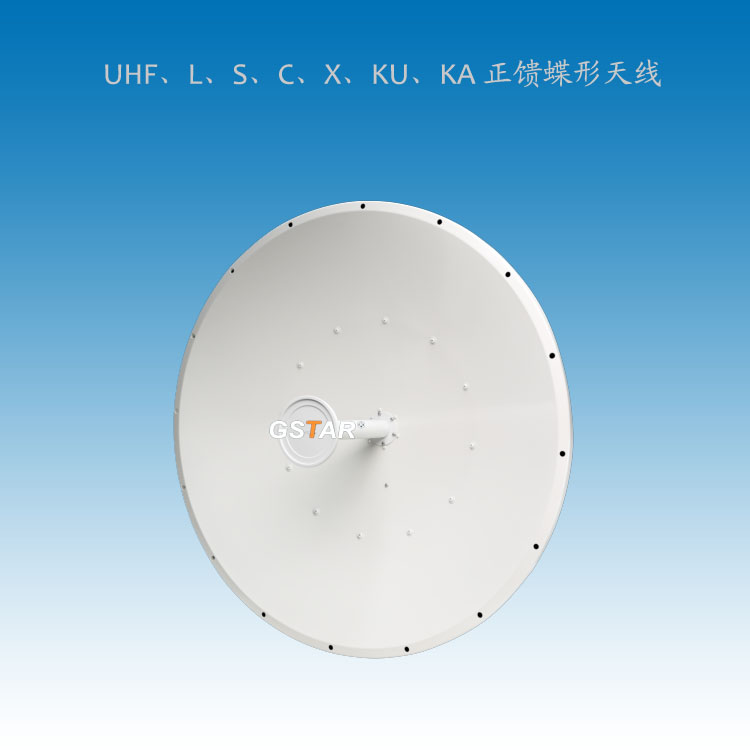

產品名稱：蝶形天線、拋物麵天線、微波通信天線、旋壓天線 antenna

產品型號：DM-40\65\90\1050

產品描述： 拋物麵通信天線是一種定向天線，主要是由一個圓形拋物麵反射器和位於該反射器焦點上的饋源係統組成。由antenna拋物麵天線反射器和輻射器組成，輻射器裝在拋物麵反射器的焦點或焦軸上。輻射器發出的電磁波經過拋物麵的反射，形成方向性很強的波束。

                 主要用於電信和無線通信領域，如衛星通信、雷達係統和無線電廣播等。
技術參數：

型號Model	DM40	DM65	DM90	DM100
頻率範圍Frequency range-MHz	0.47~23GHz  UHF L、S、C、X、Ku、Ka
帶寬Bandwidth-MHz	根據饋源工作頻率帶寬
增益Gain-dBi	26	28	30	32
水平麵波瓣寬度Horizontal Beamwidth-°	11
垂直麵波瓣寬度Vertical Beamwidth-°	15
前後比F/ B Rati-dB	≧31
電壓駐波比VSWR	≦1.8
標稱阻抗Nominal impedance-Ω	50	50	50	50
極化方式Polarization	V垂直/水平H或L、R
最大功率Maximum power-W	100	100	100	100
尺寸Dimensions-m	378x290mm	650x386mm	900x410mm	1050 x 421 mm
重量Weight-kg	4	7	9	15
抗風強度Rated Wind Velocity-m/s	200km/h
接頭型號Connector	由饋源輸端口決定是法蘭還是鏈接頭
支撐直徑Mounting Mast Diameter-mm	根據需求搭配座架與立柱

廣州菠萝蜜视频网站視訊器材有限公司可定製各種規格材質的通信天線，包括不限於鞭狀、八木、柵格 拋物麵 對數周期等通信天線 歡迎合作！
